Комбинируйте коробки с предохранителями: что они делают, как их размер, а какой выбирать

Современные PV Plations - от C & I ROOFTOPS TO UTILITION - Шкала Mounts - Живя или умирайте на задней части небольших, неглуморных деталей. АКомбинерэто одна из тех деталей. Он собирает несколько струн вместе, домаЗащита над тока(Струнные предохранители) и обеспечивают отключение и защиту от всплеска, чтобы ваш массив оставался безопасным и полезным. Получите это правильно, и вы получаете время безотказной работы, избирательной координации и соответствия NEC. Посмотрите на это неправильно, и вы рискуете, что вы рискуете поездками на неприятностях, ускоренном старении или в худшем случае, пожаром.

В самом простом, коробка комбината представляет собой электрический корпус, который консолидирует несколько PV -строк в один вывод DC, подающий инвертор. Точка не просто сокращение провода -, речь идет о контролируемом поведении, обслуживаемости и видимости данных при интегрировании мониторинга. High - Качественные комбинации часто прибывают как «All - в - один» подсистемы с держателями предохранителей, выключатель DC, SPD и иногда строка - уровня текущей/температурной телеметрии.

Но есть вторая, менее очевидная история:предохранителиПолем В параллельных массивах, неисправность на одной строке может быть подана здоровыми струнами («задняя часть»), создавая ток, значительно выше амбалеза проводника и модулей. String - Уровень предохранители ограничивают эту энергию, очистите ошибочную строку и сохраните оставшуюся часть массива онлайн -, если вы размер, оценка и установили их правильно. Авторитетные инженерные заметки и документы с приложениями наброски, когда требуется слияние (часто больше или равна 3 строкам параллельно), типичные правила размера (например,1,56 × ISCпод NEC), и как «рейтинг предохранителей серии» на модуле, ограничивает значение предохранителя, вам разрешено использовать.

1) Что такое коробка комбината - и зачем помещать предохранители внутрь?

A КомбинерАгрегирует несколько строк PV и направляет комбинированный выход к инвертору. На практике это означает:

Строка OCPD (предохранители)для защиты проводников и модулей от токов обратной/обратной кабины.

Изоляция постоянного токаЧерез переключатель, чтобы технические специалисты могли безопасно обслуживать оборудование вниз по течению.

Защита от скачки(SPD) Размер для класса напряжения и среды постоянного тока.

МониторингДля измерения за - строкового тока, температуры или даже сопротивления изоляции в расширенных единицах.

Предохранители являются центральными, потому что они решают определенную параллельную - Задача массива: если один из ошибок строки, здоровые строки могут вталкивать в него ток. Без OCPD на строку эти токи могут превышать модульный «рейтинг предохранителей серии», амбализация проводника и ограничения для выступов/терминалов. Правильный размер предохранители GPV быстро очищают ошибку, в то время как остальные продолжают производить. Это селективная, предсказуемая защита - не только «что -то может спуститься».

Нить: series - подключенные модули; Строка ISC - это приблизительно модуль ISC.

Множество: несколько струн параллельно; Массив isc - ~ n × string isc.

Комбинезон: Приложение, которое собирает струны и содержит OCPD, переключатель, SPD и мониторинг.

2) Коды и стандарты, которые стимулируют слияние комбинезона (NEC + GPV)

В Северной Америке дизайнеры обычно следуютNEC Статья 690и данные производителя. Два практических правила доминируют день - до - Day Sizing:

Устройство и проводниковые размеры в 156% ISC
Коэффициент непрерывного тока NEC (1,25), умноженный на другой коэффициент корректировки (часто 1,25) приводит к знакомому1,56 × ISCПравило эмпирического правила для OCPD и проводников на схемах PV -источников. Вы увидите тот же номер во многих приложениях для поставщиков и руководствах по установке.

Модуль «Рейтинг предохранителей серии» ограничивает размер предохранителя
Каждый модуль имеет максимальный рейтинг предохранителей серии. Это самый высокий рейтинг Ampere предохранителя, который вы можете разместить последовательно с модулем/строкой. Это гарантирует, что модульные проводники и внутренние соединения не будут перегружены во время разломов. Вы должны размещать строку слиться таким образом, чтобы уважать оба1,56 × минимальный ISCдля непрерывной работы иМодуль серии предохранителя максимумПолем Вы не можете превышать нижнюю часть ограничений устройства или рейтинга таблички с фирменной табличкой.

На международном уровне предохранители GPV определяютсяIEC 60269-6Полем Поставщики часто публикуют время - текущие ворота, такие как «non - ток плавления ≈ 1,13 × в» и «ток плавления ≈ 1,35 × дюйм», плюс эмбиент -наведенные наведения для горячих корпусов (общее видно 45–65 градусов внутри PV -коробок в солнечные дни). Upshot: проверьте обарейтинг Ampereитемпературное снижениеТаким образом, предохранитель не будет неприятной - в ожидаемых рабочих токах и температурах.

Крайные случаи - "Combiner - бесплатные" дизайн
Некоторые платформы инвертора складывают OCPD, переключение и мониторинг в инвертор, включивCombiner - бесплатноАрхитектуры для определенных макетов. Они могут сократить стоимость BOS, но они не универсально устраняют предохранители во всех условиях; Всегда проверяйте руководство по рейтингам и установке инвертора и руководство по установке, прежде чем предполагать, что предохранители ненужны.

3) Технологии предохранителей в комбинаторах

В то время как корпуса различаются, оборудование предохранителя довольно стандартизировано:

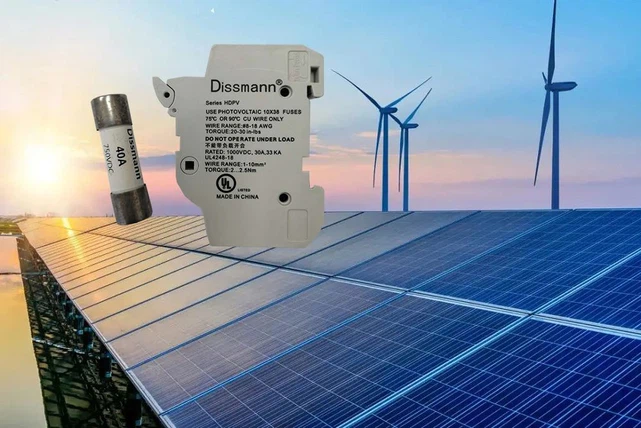

Цилиндрические предохранители GPV (10 × 38 мм)- повсеместно для 600/1000/1500 VDC строки. Доступно с дополнительныминдикаторСоветы или микроключатели, которые помечают открытый предохранитель, чтобы ускорить устранение неполадок.

NH - стиль PV FUSES- общепринято на более высоких ток -питании в центральном - инверторных растениях.

В - line (жгут) предохранители- формируется в струнные жгуты на стойке, чтобы уменьшить количество полевых коробок комбината; Компромисс - это обслуживание и герметизация окружающей среды.

Держатели предохранителей/блоки- touch - Safe, DIN - RAIL или панель - MONTE, оценено для классов PV напряжения и разрыв. Media.distributordatasolutions.com

Самая важная спецификация, помимо рейтинга Ampereкласс напряжения- типичные проекты PV Используйте 1000 В пост.Прерывание рейтингаДостаточное для худшего массива - случайного тока дела и импеданса сети в месте предохранителя. Проверьте как в таблице, а не просто веб -брошюру.

4) Как разбавлять складки String step - от - step

Размеры просты, когда вы помните три ограждения:Минимальный эксплуатационный ток, предел предохранителя серии модулей, иНадлежащее постоянное напряжение/прерывание рейтингов.

Шаг 1 - Соберите входы, которые имеют значение

Вам понадобится:

Модуль isc (при STC)иВокал(Проверьте самую холодную температуру, потому что ЛОС повышается при падении температуры).

Количество параллельных строкНа каждом вводе комбинации.

Рейтинг предохранителей серии модулейиз таблицы данных.

Температура окружающей среды(Внутри коробки, а не только на открытом воздухе).

System DC класс напряжения(600, 1000, 1500 В пост.

Step 2 - определить, требуется ли строка

В массивах стри или более параллельных строк, обычно требуется слияние, потому что ошибка на одной строке может быть возвращена -, подаваемая другими в токах, превышающих модуль и пределы проводника. Менее трех строк может быть краем - территории случая, но не полагаются только на правила большого пальца; Проверьте рейтинг предохранителя серии модуля и объединенный худший - Case Current Math. Если вы сомневаетесь, дизайн с помощью предохранителей - это обычно небольшая постепенная стоимость по сравнению с профилем риска.

Шаг 3 - Вычислить ток по размеру против

Начните сстрока isc × 1,56Чтобы покрыть непрерывную долгу и облучение подъема. Затем сравните полученную цель Ampere с модулемМаксимальный рейтинг предохранителей серииПолем Если значение 1,56 × ISC превышает рейтинг предохранителей серии, вы должны соблюдать предел модуля и выбрать ближайший стандартный предохранительне превышаетэтот рейтинг. И наоборот, если 1,56 × ISC находится ниже практических размеров предохранителей, вы можете подняться на ближайший стандартный рейтинг AMP - по -прежнему следить за тем, чтобы предохранитель не поврежден - в реальных рабочих токах и температурах.

Шаг 4 - Выберите правильный класс напряжения и рейтинг прерывания

Выбирать1000 В постили1500 В постпредохранители, чтобы соответствовать массиву с адекватнымIR (прерывание рейтинга)Для худшего - недостатков случая в этом месте. Помните, что фотоэлектрические массивы могут представлять высокие напряжения постоянного тока с относительно скромными токами разлома; Проверьте текущий -, ограничивающий поведение и время - текущие кривые, чтобы вы не оставляли проводники, выступы или шины под -, защищенные во время медленной - разрабатывающей ошибки.

Шаг 5 - учетная запись для температуры, потери мощности и держателей

Внутри герметичного фотоэлектрического корпуса окружающая среда может работать20–30 градусов горячеечем на открытом воздухе в чистое дни. Сопротивление предохранителя - и, следовательно, потеря watt - поднимается с температурой. Проверьте мощность Dataheet Power - номера рассеяния и тепловые ограничения держателя. На горячих участках небольшой шаг вперед в размере коробки, стратегии вентиляции или расстоянии между компонентами может принести дивиденды в надежности. Если время работы имеет значение, выберитеИндикаторные предохранители или MicroSwitch - оснащенные держателии запасные запчасти на -, чтобы экипажи могли поменять за считанные минуты, а не дни.

5) Архитектура и бом: что входит в «хорошую» коробку комбинации

Практический комбинат - это больше, чем банка с зажимами предохранителей. Билль о материалах (BOM) обычно включает в себя:

Держатели предохранителей струны + предохранители GPVДля каждой входящей строки (только положительная или оба полюса на конструкцию/ahj).

DC отключить переключательРазмер для комбинированного тока массива и класса напряжения, совместим с процедурами блокировки/тега.

DC SPD(Тип 2 в большинстве приложений PV Combiner) с заменяемыми картриджами, сопоставленными с напряжением системы и профилем всплеска участка.

Автобусы или ламинированные автобусные сборкиразмер для тока и повышения температуры.

Мониторинг строкиДоски/шунты для тока и температуры (необязательно, но ценны для O & M).

Ярлыки и плакаты безопасностиper nec/ahj, uv - сопротивление.

Чтобы контролировать температуру корпуса, обеспечить расстояние между компонентами, радиусы проволоки и ориентацию кабельной железы и поддержание воздушного потока и технического обслуживания. В соль - туман или прибрежные среды, из нержавеющее оборудование иNema 4x / ip65Рейтинги с соответствующей прокладкой улучшают долговечность. (Проверьте таблицы данных поставщика на предмет экологической квалификации, прежде чем предположить, что Outdoor - готова equals Salt - Ready.)

Таблица a - типичная коробка PV комбината Bom (пример)

6)

Давайте преобразуем реальный - набор чисел в выбор предохранителя, который уважает ограничения NEC и модуля.

Входные данные (STC)

Модуль isc =11.0 A

МодульРейтинг предохранителей серии = 20 A(из таблицы модулей)

Строки параллельно при вводе комбинезона =8

Системное напряжение =1000 В пост

Outdoor Ambient=35 степень; Расчетная коробка внутренней окружающей среды в жаркий день =55–65 градусов

Step 1 - String Fuse ampere target

1.56 × isc=1.56 × 11,0 a =17.16 A

Ближайший стандартный размер предохранителя PV в/выше этого20 A.

Проверьте рейтинг предохранителей серии модулей (20 а). Кандидат равен максимуму, поэтому20 Aприемлем, но не оставляет запас. Проверьте снижение температуры и рассмотрите тепловую компоновку, чтобы избежать ударов неприятностей.

Step 2 - Выходное устройство массивы

Массив isc ≈ 8 × 11,0 a =88 A

1,56 × массив isc ≈137 A

Выберите DC - Rated OCPD и отключить переключатель больше или равный 150 А при 1000 В постоянного тока, обеспечивая правильный рейтинг прерывания. (Точная часть зависит от геометрии корпуса и результатов исследования разломов.)

Step 3 - класс напряжения и ir

Выбирать1000 VDC GPV предохранителис прерыванием рейтинга, превышающей худшую ленту -. Проверить с помощью таблицы данных.

Шаг 4 - Потери температуры и мощности

При внутренней окружающей среде ~ 55–65 градусов подтвердите температурный класс держателя и потерю ватта. Держатели пространства, чтобы поощрять конвективное охлаждение и спецификацию света - раскрашен, солнце - сопротивление в нижней внутренней температуре

Таблица B - Size Summary (пример)

Важно: таблицы вышеиллюстративныйПолем Всегда заменяйте на сайт - конкретные данные, значения модуля, значения таблицы, и фактическое тестирование корпуса, и Cross - Проверьте руководство по инвертору и интерпретации AHJ.

7) Соображения окружающей среды и корпуса (NEMA/IP, UV, Коррозия, высота)

Комбинаторы PV живут на открытом воздухе. «Сношаемая» коробка в прохладном внутреннем климате может стать головной болью на поле приморского трекера. Чтобы специфицировать прочный корпус:

Вход и коррозия: ЦельNEMA 3R/4XилиIp 65+в зависимости от экспозиции. В прибрежном или промышленном воздухе предпочитают316 нержавеющая ставкаили правильно покрытый алюминий с нержавеющими крепежами.

Высота: Низкая плотность воздуха уменьшает конвективное охлаждение; Dete Current -. Соответственно.

Управление кабелем: Используйте uv - стойкие железы и рельефы деформации; Угол записи для проливки воды.

Тепловая конструкция: Световой внешний цвет, солнечные поля и внутреннюю компоновку (расстояние в вертикальное расстояние).

Обслуживание: Шарнированные двери с пребыванием, щедрой маркировкой и блокируемой ручкой (Loto) уменьшают MTTR во время обслуживания.

8) Обслуживаемость: индикаторы, запчасти и мониторинг

Комбинер должен сэкономить время, когда что -то пойдет не так. Несколько низких - выбора затрат впереди

Индикаторы предохранители / микросключателиВ держателях отмечают точную строку с открытым предохранителем - не требуется зажима Safari. Держатьзапчастив высушенной сумке внутри шкафа.

Строковой ток мониторингПятна поднимаются в строках, прежде чем они катастрофически потерпят неудачу. С температурными каналами вы можете коррелировать тепло и ток, чтобы найти свободные прекращения на ранних этапах.

Маркировка: Каждый строковый номер должен отображаться на теге жгута, терминале, держателе предохранителей и карте SCADA - Неоднозначности на поле.

9) предохранители против выключателей внутри комбината: как решить

Предохранителипо своей сутиCurrent - ограничивание, Compact, и стоимость - эффективно для high - напряжения DC Ошибка очистки на уровне строки. Они просты и предсказуемы, если размер и охлаждается правильно.DC Breakersможет быть уместным на более высоком - текущих выходных подачи или где полезное перекликание, но должно бытьЯвно dc - рейтингДля системного напряжения и типа разлома (поведение серии дуги отличается от переменного тока). Многие линии OEM -комбинации смешивают оба: предохранители для строк, выключатель/выключатель постоянного тока для основного. Всегда подтверждайте возможность вымирания дуги постоянного тока в таблице DATHASHER; Никогда не принимайте рейтинг переменного тока «покрытия» DC.

10) Когда в - line (жгут) предохранители имеют смысл -, а когда они не

Иногда большие коммунальные массивыПереместить предохранительРядом с струнами модуля сокращает количество полевых комбинатов или даже устраняет некоторые коробки. Профессионалы включают в себя снижение BOS и более короткие гомоносы. Минусы включаютобслуживание(Получение технологии в жгут на крыше зимой не является тривиальным), запечатывание окружающей среды и дрейф документации, если жгуты заменены. Для флотов с строгим O & M и Digital As As - встроенным элементом управления, в - линейном слиянии может быть убедительным; Для небольших участков с худыми экипажами придерживайтесь традиционного сочетания комбинации для скорости обслуживания. (Проверьте специфические рейтинги предохранителей вашего поставщика, уплотнения окружающей среды и то, как показаны индикаторы.)

11) Собрать все вместе: контрольный список дизайна, который вы можете повторно использовать

Собирать данные: Модуль ISC/VOC, рейтинг предохранителей серии, количество параллельных строк, класс напряжения системы, предположения окружающей среды.

Решите, требуется ли слияние: обычнодав большей или равной 3 параллельных строках; проверить с помощью математики.

Размер каждого предохранителя строки: ЦельБольше или равен 1,56 × ISCноМеньше или равна рейтингу предохранителя серии модулей; Выберите ближайший стандартный предохранитель PV.

Выберите напряжение и IR: соответствовать1000/1500 VDCи обеспечить прерывание рейтинговых обложков.

Проверка тепловой реальности: Подтвердите снижение и потерю мощности при внутренних температурах.

Корпус и окружающая среда: Укажите NEMA/IP, коррозионное сопротивление, кабельные железы, маркировку и лото.

Обслуживание: Индикаторы предохранители, запчасти и мониторинг строк.

Документация: Держите страницу TCC/DERATION, список запасных частей и линейную диаграмму One - в кармане двери.

12) ошибки и как избежать

Ошибка № 1: Предполагая, что "Breaker -} только" хорошо на уровне строки
Даже DC - номинальные выключатели могут изо всех сил пытаться прояснить определенные режимы FV, и они, как правило, больше и дороже за строку. Предохранительные средства дают детерминированный ток - ограничивающего поведения и просты для координации. Используйте выключатели для основного/вывода, где это необходимо; Используйте предохранители для строк.

Ошибка № 2: игнорирование рейтинга предохранителей серии модулей
Дизайнеры иногда размером с 1,56 × ISC, а затем забудьте ограничение модуля. Это задом наперед:обаДолжен быть удовлетворен одновременно. Если 1,56 × ISC выдвигает вас за пределы рейтинга предохранителей серии, вы должны уважать нижний предел и смягчить, снижая ток строки (редкий), выбрав другой модуль или пересмотреть стратегию строки.

Ошибка № 3: не проверять разброс температуры
Комбинер на темной крыше в полдень - небольшая духовка. Если вы не учитываете внутренний окружающий, вы можете увидеть неприятность открытия во время летних пиков. Выберите держатели качества, оставьте передышку и рассмотрите тепловые щиты или вентиляционные особенности, где разрешено.

Ошибка № 4: упускание отрицательного - требования к слиянию полюсов
Некоторые проекты объединяют только положительную ногу; Другие сливаются обаположительный и отрицательныйПо руководству производителя и интерпретация AHJ. Не угадайте - Следуйте руководствам по инвертору и комбинеру и позиции вашей юрисдикции.

13) Руководство по покупателю: язык спецификации, который предотвращает сюрпризы

Когда вы отправляете RFQ в EPC или OEM, встраивайте специфику, чтобы поставщики не могли разрезать углы:

"Комбинеры должны бытьNema 4x / ip65Минимум, uv - стабильно, с нержавеющим оборудованием и прокладными дверями; Включите дренаж/вентиляционное отверстие, если требуется в модель влажности участка ».

"ПредоставлятьGPV 10 × 38предохранители на строку,1000/1500 VDCВ зависимости от прерывания рейтинга, превышающего или равного рассчитанной обязанности неисправности в месте комбината. Предохранители должны иметьВизуальные индикаторыили держатели с передачей сигналов MicroSwitch, подключенной к плате мониторинга ».

"ВключатьТип 2 DC SPDс заменяемыми картриджами и MCOV, совместимыми с максимальным напряжением массива; земля на инструкции производителя ».

"Главный DCотключитьДолжен быть DC -, оцененный при системном напряжении и токе массива с помощью блокируемой ручки; Документ ARC - Метод подавления и повышение температуры при полной нагрузке ».

"ИнтегрироватьСтроковой ток мониторинг; Публикуйте список баллов Modbus; Поставка AS - Установки сопоставления идентификаторов строк с номерами терминалов, положениями предохранителей и тегами жгута ».

14) Полевой ввод и O & M: 60-минутная пьеса

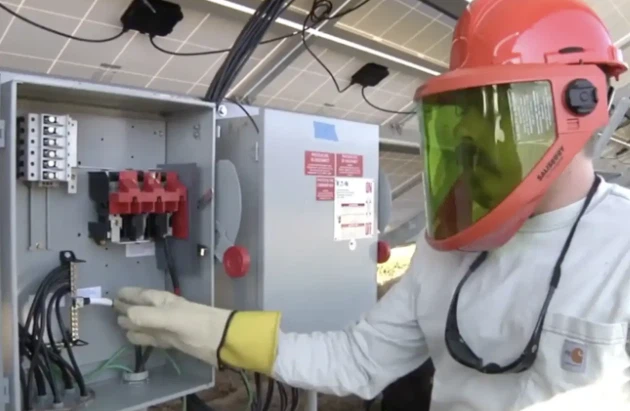

Визуальный проход: Откройте дверь; Проверьте этикетки, следы крутящего момента, зазоры, стеснение железы и что высыхание не насыщено.

Непрерывность и полярность: Перед приземлением строк выполняйте тесты сопротивления изоляции и проверяйте полярность в каждой паре.

Нет - Загрузок проверяет: Подтвердите индикаторы SPD, операцию переключения, и этот мониторинг выходит в Интернет с здравомыслящими базовыми показаниями.

Под излучением: растут по одной струне за раз; Посмотрите значения мониторинга для выбросов. Если новый предохранитель открывается немедленно, подозревает, что обращение с полярностью, зажатый кабель или MIS - приземленный проводник.

Тепловое сканирование: в жаркий, яркий день, сделайте пропуск ИК -камеры; Владельцы потепленных предохранителей могут указывать на маргинальные связи или недооцененные детали.

Дисциплина запасных частей: Запас не менее 2–3 предохранителей на размерза комбинацию; Замените и re - держатели крутящего момента с любым обесцвечиванием тепла.

15) Краткое исследование: средняя крыша C & I, 1000 В пост.

Контекст: В установке на крыше мощностью 500 кВт используются строки 1000 В постоянного тока и распределенные струнные инверторы. Каждый Home Inverter home - запускает два восемь - строковых комбинатов. Рейтинг предохранителя серии модуля составляет 20 а; Модуль ISC - 11,0 A.

Строка слияния: 1.56 × 11.0 a=17.16 a → Pick20 AGPV 10 × 38 предохранители (тип индикатора), класс 1000 В пост. Уважайте рейтинг 20 -й серии.

Главный OCPD и отключение: Array isc ≈ 8 × 11 a=88 a → 1,56 × 88 a ≈ 137 a → Выберите больше или равен 150 A DC Switch/OCPD при 1000 В постоянного тока. Включите тип 2 DC SPD и плату мониторинга строк (8 каналов).

Тепло: Коробка установлена ​​на полном солнце; Укажите отделку светового корпуса, интервал вертикального держателя и рейтинг 4x/IP65 для Washdowns. Для Long - срока срока срока включите 24 запасных вещества (3 на позицию строки в трех комбинаторах).

Исход: Zero Nuisers Wuse Operations в течение первого лета; Две неэффективные строки, отмеченные мониторингом, были отслеживались для обжима и фиксированные по гарантии без системы - Широко простоя.

16) Ключевые выводы

Предохранители не являются - необязательнымиКогда несколько строк имеют автобус: они предотвращают разрушительную заднюю часть и обеспечивают селективную, предсказуемую очистку.

Размер струйных предохранителейс использованием1,56 × ISC(NEC) ноне превышатьмодульРейтинг предохранителей серииПолем Оба должны быть правдой.

Выберите правильный класс напряжения и IR, затем решать дляГорячие корпусаТаким образом, вы не боретесь с Nuisers, открывается все лето.

Дизайн для технического обслуживания: Индикаторные предохранители, четкая маркировка, запчасти и мониторинг снижают MTTR и повышение урожайности.

17)Защита предохранителя в коробках комбинированных

Цель защиты предохранителей

Предохранители в коробках комбината служат критическими устройствами защиты от перегрузки. Их основная функция состоит в том, чтобы защитить строки фотоэлектрических модулей от потока обратного тока и потенциальных коротких замыканий, которые могут вызвать перегрев, опасность пожара или повреждение оборудования. Открывая цепь при переходе из чрезмерного тока, предохранители изолируют неисправность, не влияя на остальную часть системы.

Ключевые преимущества предохранителей в коробках комбината включают:

Быстрый ответ на перегрузки

Низкая стоимость и простая установка

Защита как для проводки, так и для подключенного оборудования

Совместимость с напряжениями постоянного тока, используемых в солнечных батареях

Типы предохранителей, используемые в коробках комбината

ПВGPV - Рейтинг предохранителиспроектировано специально для фотоэлектрических применений. Эти предохранители способны прерывать токи с низким содержанием разломов, которые могут возникнуть в строках PV, а также выдерживают высокие напряжения постоянного тока.

Размер и выбор предохранителей

При выборе предохранителей для коробок комбинации:

Определить ток строкина основе спецификаций фотоэлектрических модулей (коэффициент безопасности ISC × 1,25).

Выберите рейтинг предохранителейне менее 1,35 × ISC, но меньше, чем рейтинг кабеля и оборудования.

ГарантироватьРейтинг напряжениясоответствует или превышает системное напряжение (например, 1500 В постоянного тока для утилиты - Scale PV).

Выберите предохранитель с помощьюРейтинг прерыванияПодходит для максимального тока неисправности.

Координация предохранителя

Правильная координация предохранителя гарантирует, что наименьшая возможная часть фотоэлектрической системы изолирован во время разлома, минимизируя время простоя.

Пример:

Строки предохранители в коробках комбината оцениваются ниже, чем основные выходные предохранители в ящиках рекомбинии или инверторах.

Это гарантирует, что ошибка в одной струне только поражает свой собственный предохранитель, а не основной системный предохранитель.

18)Тестирование и обслуживание предохранителей в коробках комбината

Частота проверки

Визуальный осмотр: По крайней мере, ежеквартально или после экстремальных погодных явлений

Тепловая визуализация: Ежегодно, чтобы обнаружить горячие точки, вызванные ухудшением держателей предохранителей или свободными соединениями

Проверки непрерывности: Ежегодно или всякий раз, когда обнаруживаются аномальные показания тока

Общие режимы сбоя

Усталость элемента предохранителя из -за непрерывного рядом с номинальным током-

Свободные соединения, вызывающие перегрев и преждевременный сбой предохранителя

Неправильный тип предохранителя установлен (например, предохранитель переменного тока в цепи постоянного тока)

УФ

Лучшие практики для долгой жизни

Всегда используйтеDC - рейтинг GPV FUSESДля PV -приложений

Затяните все терминальные подключения к спецификациям производителя

Держите предохранители чистыми и свободными от пыли или мусора

Хранить запасные предохранители в герметичных, сухих средах

19)Расширение комбинационных коробок с мониторингом предохранителя с мониторингом предохранителей

Современные коробки комбинации часто интегрируютСистемы мониторинга предохранителейЭто обеспечивает реальное - предупреждение о времени, когда раздувает предохранитель. Это сокращает время простоя, включив быстрое местоположение и замену неисправных компонентов.

Мониторинг предохранителей может быть:

Местные светодиодные индикаторына каждом держателе предохранителя

Удаленная интеграция SCADAчерез Modbus или Ethernet

Прогнозирующая аналитикаЧтобы обнаружить тенденции ненормального тока, прежде чем раздувать предохранитель

20)Стандарты и соответствие для использования предохранителей в коробках комбината

Предметы и коробки комбинации должны соответствовать соответствующим международным стандартам для обеспечения безопасности и производительности:

Соответствие обеспечивает не только безопасность фотоэлектрической системы, но и право на получение определенных претензий по страхованию и гарантии.

21)Заключение

Комбинеры с защитой предохранителей являются неотъемлемой частью фотоэлектрических энергетических систем, выступая в качестве первой линии защиты от электрических разломов. Понимая типы предохранителей, лучшие практики координации и технического обслуживания, солнечные инженеры и установщики могут значительно повысить надежность системы и долговечность.

Комплексная коробка комбината с правильно выбранными предохранителями- с правильно выбранными предохранителями:

Уменьшает время простоя

Предотвращает дорогостоящий ущерб оборудованию

Повышает общую эффективность фотоэлектрической системы

В быстро растущей солнечной промышленности, обращая внимание на мелкие детали -, как правильный выбор предохранителей - может иметь большое значение в долгое - термин «успех проекта».
