Графические символы и текстовые обозначения предохранителя
Текстовый символ: FU

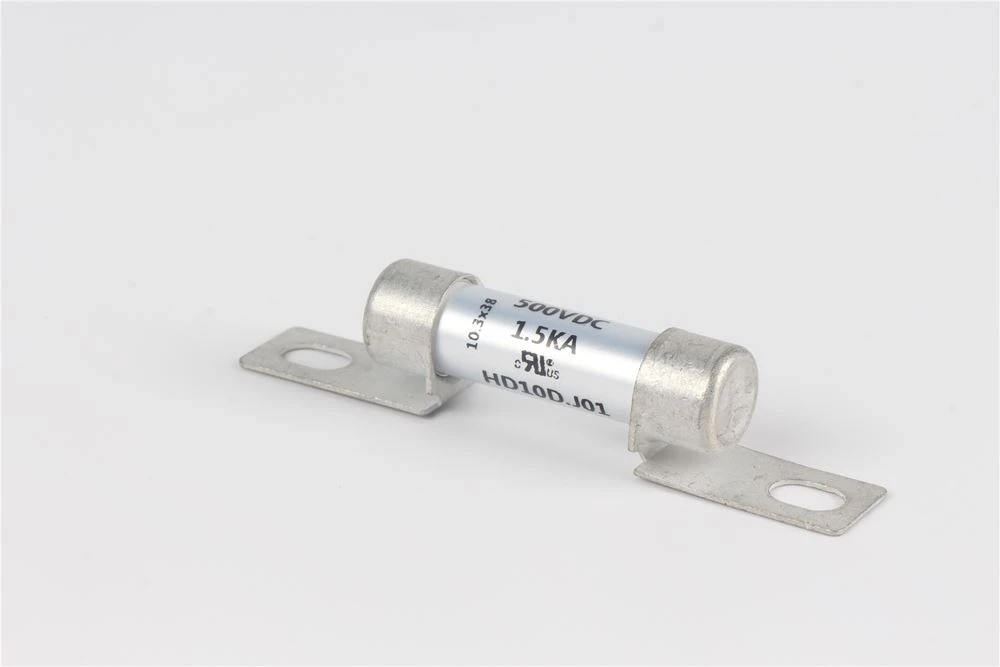

Он состоит из трех частей: расплава, оболочки и опоры. Расплав является ключевым элементом для контроля характеристик плавления. Материал, размер и форма расплава определяют характеристики плавления. Расплавленные материалы делятся на материалы с низкой и высокой температурой плавления. Материалы с низкой температурой плавления, такие как свинец и свинцовые сплавы, имеют низкие температуры плавления и легко плавятся. Из-за их большого удельного сопротивления размер поперечного сечения расплава больше, и во время плавления образуется больше паров золота. Он подходит только для предохранителей с низкой отключающей способностью.
Быстрый предохранитель: Быстрый предохранитель в основном используется для защиты от короткого замыкания компонентов полупроводникового выпрямителя или выпрямительных устройств. Из-за низкой перегрузочной способности полупроводниковых компонентов. Он может выдержать только большой ток перегрузки за очень короткое время, поэтому требуется защита от короткого замыкания, чтобы иметь возможность быстрого срабатывания предохранителя. Структура быстрого предохранителя в основном такая же, как и у заполненного закрытого предохранителя, но материал расплава и форма отличаются. Это расплав переменного сечения с V-образной глубокой канавкой, пробитой листами серебра.
Самоплавкий предохранитель: при использовании золота и натрия в качестве расплава он имеет высокую проводимость при комнатной температуре. Когда в цепи происходит короткое замыкание, ток короткого замыкания вызывает высокую температуру для быстрого испарения натрия, а испарившийся натрий представляет собой состояние с высоким сопротивлением, тем самым ограничивая ток короткого замыкания. Когда ток короткого замыкания исчезает, температура падает, и золото-натрий восстанавливает свою первоначальную хорошую проводимость. Плавкий предохранитель может только ограничивать ток короткого замыкания и не может действительно разорвать цепь. Преимущество состоит в том, что расплав не нужно заменять и его можно использовать повторно.
