Каковы распространенные типы предохранителей и их применение?

A предохранительявляется незаменимым устройством безопасности в электрических системах, предназначенным для обеспечения защиты от перегрузки по току путем физического разрыва цепи, когда ток превышает безопасный уровень. Обычно он состоит из металлической проволоки или полосы, которая плавится, когда через нее протекает слишком большой ток. Это прерывает цепь, предотвращая повреждение электрической системы, опасность пожара или даже взрыв.Предохранителиявляются неотъемлемыми компонентами систем как переменного тока (AC), так и постоянного тока (DC), и они выпускаются в различных формах, подходящих для конкретных требований к напряжению, току и времени срабатывания.

Непротиворечивая функцияпредохранительдолжен действовать как жертвующее устройство-в отличие от автоматических выключателей, которые можно сбрасывать один раз впредохранительработает, его необходимо заменить. Учитывая многочисленные типы, доступные на рынке, понимание различных типовпредохранителии их применение имеет важное значение для правильного выбора и безопасного электрического проектирования.

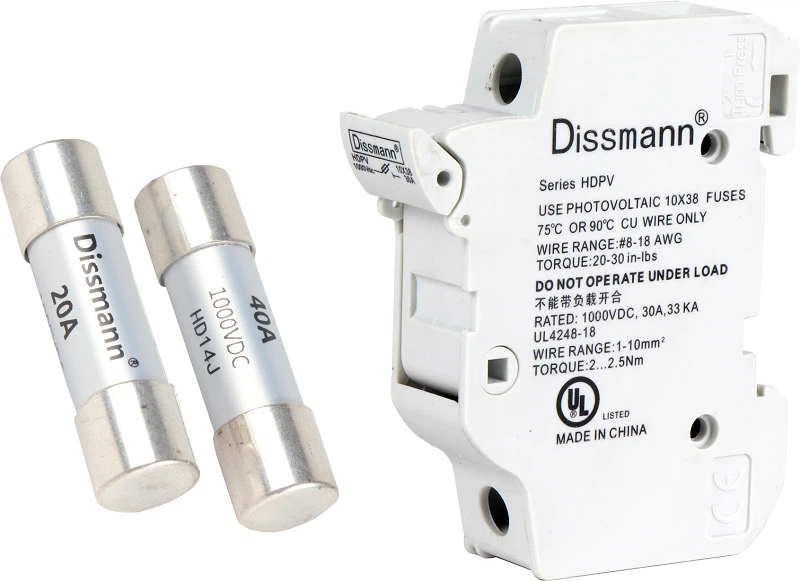

2.1. Картриджные предохранители

Картриджпредохранителиимеют цилиндрическую форму и обычно имеют металлические торцевые крышки, которые соединяются с держателями предохранителей. Этипредохранителисодержат провод или элемент, который плавится при воздействии высокого уровня тока. Их часто используют в бытовых и промышленных условиях.

Приложения:

Бытовая техника: стиральные машины, духовки.

Промышленное оборудование

системы отопления, вентиляции и кондиционирования

2.2. Лезвийные предохранители

Лезвиепредохранителив основном встречаются в автомобильной и электронной промышленности. Они легко заменяются, имеют цветовую-кодировку силы тока и поставляются с двумя контактами для вставки.

Приложения:

Легковые, грузовые, мотоциклы

Низковольтная-электроника

Морская электроника

посмотреть больше

Особенность	Лезвие предохранителя	Картриджный предохранитель
Форма	Плоский, зубчатый-основанный	Цилиндрический
Типичное использование	Автомобили	Бытовая техника, промышленное оборудование
Простота замены	Высокий	Умеренный

3.1. Стеклянные трубчатые предохранители

Этипредохранителиимеют прозрачные стеклянные корпуса для визуального контроля. Они обычно встречаются в старой бытовой электронике и устройствах, где визуальное подтверждение имеет решающее значение.

Приложения:

Радио

Аудио усилители

Классические телевизоры

Узнайте больше о customlzatlon>>

3.2. Керамические предохранители

Керамикапредохранителипредназначены для работы в условиях высоких-температур и высоких-токов. Они имеют более высокую разрушающую способность по сравнению со стеклом.предохранителии используются в ситуациях, когда безопасность и долговечность имеют решающее значение.

Приложения:

Промышленные энергосистемы

Микроволновые печи

Электрические духовки

Узнайте больше о customlzatlon>>

4.1. Тепловые предохранители

Термальныйпредохранителиреагировать на температуру, а не на ток. Они размыкают цепь при достижении заданного температурного порога.

Приложения:

Фены
Кофеварки
Обогреватели

4.2. Восстанавливающиеся предохранители (Polyfuses)

Сбрасываемыйпредохранители, или полипредохранители, возвращаются в проводящее состояние после отключения после устранения неисправности. Этипредохранителине являются-жертвенными и обеспечивают постоянную защиту.

Приложения:

Аккумуляторные блоки
USB-устройства
светодиодные системы освещения

5.1. Предохранители с высокой отключающей способностью (HRC)

СПЧпредохранителиможет безопасно прерывать очень высокие уровни тока. Они заключены в керамические корпуса, заполненные дугогасящими-материалами.

Приложения:

Распределительные панели
Большие цепи двигателя
Защита трансформатора

5.2. Предохранители для устройств поверхностного монтажа (SMD)

СМДпредохранителипредназначены для монтажа непосредственно на печатные платы (PCB) в компактной электронике.

Приложения:

Смартфоны
Компьютеры
Носимые устройства

Тип предохранителя	Тип ответа	Типичное применение
Тепловой предохранитель	Температура	Тепловые-приборы
Полифуз	Сбрасываемый (текущий)	Электроника, защита аккумулятора
HRC предохранитель	Высокий ток	Промышленные энергосистемы

Выбор правильногопредохранительпредполагает оценку нескольких факторов:

- Номинальный ток
- Номинальное напряжение
- Отключающая способность
Скорость (быстрый-удар или медленный-удар)

Физический размер

Для чувствительной электроники быстрый-ударпредохранительможет подойти, а для индуктивных нагрузок, таких как двигатели, медленный-дутьпредохранителичасто являются предпочтительными.

С ростом спроса на миниатюризацию и интеллектуальные системы защиты технологии предохранителей развивались. Поверхностные-монтируемые, самовосстанавливающиеся и интеллектуальные предохранители, интегрированные с датчиками, становятся нормой в-электронике высокого класса. Проектировщики должны взвесить стоимость, долговечность и прецизионную защиту при выборе подходящегопредохранители.

Electric vehicle wireless charging technology becomes possible

Широкий выборпредохранители-от простых стеклянных трубок до усовершенствованных самовосстанавливающихся трубок-играет решающую роль в обеспечении безопасной эксплуатации электрических систем в различных отраслях. Понимание различий междупредохранительтипы, их структуры и области применения имеют решающее значение для инженеров, электриков и техников. Независимо от того, защищаете ли вы бытовую технику или промышленную подстанцию, выберите правильныйпредохранительможет предотвратить дорогостоящие сбои и повысить надежность системы.
