Высоковольтный предохранитель HRC- Руководство по выбору, техническим характеристикам и применению

АнВысоковольтный предохранитель HRC- Предохранитель высокого-напряжения и высокой-разрывной-мощности - является важным защитным устройством в электрических системах среднего- и высокого-напряжения. Независимо от того, разрабатываете ли вы защиту трансформаторов, конденсаторных батарей, распределительных устройств или инверторов возобновляемой-энергии, понимание высоковольтных предохранителей HRC имеет решающее значение для безопасности, координации и долгосрочной-надежности. В этом руководстве представлен пошаговый --технический обзор: что это за предохранители, как они работают, как читать технические характеристики, контрольные списки практического выбора и приобретения, передовые методы установки и обслуживания, экспертиза отказов, применимые стандарты и будущие тенденции в технологии предохранителей.

1.1 Четкое определение

АнВысоковольтный предохранитель HRC – это предохранитель, предназначенный для-систем высокого напряжения, обеспечивающийвысокая разрывная способность (HRC). Это означает, что он может безопасно прерывать очень большие токи повреждения (токи короткого-замыкания), не вызывая катастрофических повреждений оборудования и не создавая опасностей. В отличие от небольших предохранителей низкого-напряжения, предохранители HV HRC предназначены для ограничения пропускания-энергии и быстрого гашения дуги -, защищая трансформаторы, шины, кабели, конденсаторы и силовые электронные устройства в установках среднего-напряжения (СН) и высокого-напряжения (ВН).

1.2 Фундаментальная физика и принцип работы

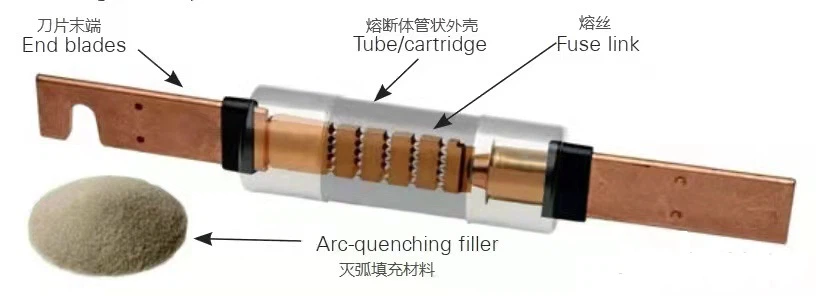

По своей сути высоковольтный предохранитель HRC состоит из металлического плавкого элемента, прочного корпуса (часто керамического или стеатита) и дугогасительного наполнителя (обычно кварцевого песка). В случае неисправности плавкий предохранительный элемент плавится; Созданная дуга втягивается в камеру,-заполненную песком, где она гасится и охлаждается. Это действие ограничивает пик тока (уменьшая I²t) и предотвращает возникновение устойчивой дуги. Высоковольтные предохранители HRC также влияют на переходное восстанавливающееся напряжение (TRV) в цепи, что имеет решающее значение для координации с распределительными устройствами и автоматическими выключателями.

2.1 Распространенные типы высоковольтных предохранителей HRC

Предохранители HV HRC выпускаются в нескольких механических и конструктивных вариантах, каждый из которых предназначен для различных применений:

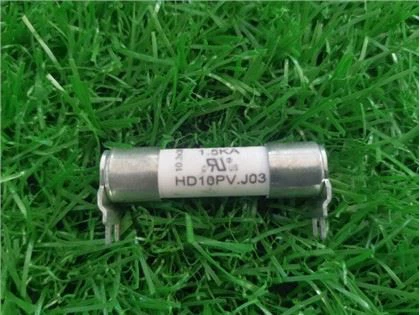

• Керамические картриджные предохранители:Керамические корпуса-наполненные песком, обладающие высокой механической прочностью, широко используются в качестве защиты трансформаторов и фидеров.
• Выбросные предохранители:Используйте быстрый выброс горячих газов для гашения дуг -, часто встречающихся в некоторых системах распределения электроэнергии на открытом воздухе.
• Жидкостные-предохранители:Встречается в старом или специализированном-высоковольтном оборудовании; они поглощают и изолируют энергию дуги через жидкий диэлектрик.
• Резервные-предохранители и предохранители полного-диапазона:Резервные-предохранители работают выше номинала вышестоящих выключателей; Предохранители полного-диапазона обеспечивают полную защиту от перегрузки до короткого-замыкания.
•

2.2 Важные детали конструкции

Ключевые элементы конструкции определяют поведение предохранителя HV HRC:

• Материал плавкого предохранителя:сплавы серебра или медные сплавы, выбранные для обеспечения стабильных характеристик плавления и контролируемого плавления.
• Материал корпуса:высокопрочная-керамика или стеатит выдерживают термический удар и механическое воздействие.
• Материал наполнителя:фракционированный кварцевый песок или подобные соединения обеспечивают охлаждение дуги и поглощение энергии.
• Концевые фитинги и контакты:прочные металлические торцевые крышки и надежное крепление уменьшают контактное сопротивление и нагрев.
•

Быстрое и правильное прочтение спецификации высоковольтного предохранителя HRC является обязательным для инженеров и специалистов по закупкам. Ниже приведены параметры, которые вы должны понять и проверить.

3.1 Номинальные значения и отключающая способность

Важные записи в таблице данных включают в себя:

• Номинальное напряжение (UR):максимальное напряжение системы для безопасного срабатывания предохранителя (например, 12 кВ, 24 кВ).
• Номинальный ток (В):непрерывный ток, который предохранитель может выдерживать при определенных условиях окружающей среды.
• Отключающая способность(Ику, Ирупт):максимальный ток повреждения, который предохранитель может безопасно отключить.
• I²t (пропускать-энергию):интеграл тока в квадрате с течением времени - более низкий I²t означает меньшую нагрузку на последующее оборудование.
• Imin (минимальный ток отключения):минимальный ток, при котором предохранитель надежно отключится.
• Поведение TRV (переходное восстанавливающееся напряжение):указывает характеристики напряжения после-разрыва, влияющие на координацию с выключателями.
•
• Таблица 1 - Типичные параметры высоковольтного предохранителя HRC (пример)

3.2 Временные-токовые кривые и координация

Кривые времени-тока (T-C) показывают, насколько быстро предохранитель реагирует при различных значениях номинального тока, кратных разным значениям. Инженеры используют эти кривые для координации защиты: при определенных неисправностях нижний предохранитель должен срабатывать быстрее, чем вышестоящие устройства, а вышестоящие устройства действуют как резервные при экстремальных неисправностях. Координационные схемы и исследования селективности помогают избежать ненужных простоев, сохраняя при этом безопасность.

Высоковольтные предохранители HRC применяются везде, где необходимо быстрое и безопасное прерывание больших токов повреждения. Типичные области применения включают в себя:

4.1 Защита трансформатора и резервирование выключателя

Трансформаторам требуется защита,-ограничивающая ток, чтобы минимизировать нагрузку на обмотку во время неисправностей. Высоковольтные предохранители HRC защищают непосредственно трансформаторы или служат резервной защитой автоматических выключателей. Их токо-ограничивающее действие снижает пиковую энергию короткого замыкания, защищая изоляцию трансформатора и подключенное оборудование.

4.2 Защита конденсаторных-блоков и защита фидеров/кабелей

Батареи конденсаторов могут генерировать чрезвычайно высокие токи повреждения; Высоковольтные предохранители HRC с высокой отключающей способностью и подходящими значениями Imin имеют решающее значение для предотвращения возникновения устойчивой дуги и повреждения оборудования. Аналогичным образом, фидеры и длинные кабельные трассы требуют предохранителей, которые могут безопасно прерывать потенциальные высокие токи многократного повреждения, не вызывая каскадных сбоев.

4.3 Распределительное оборудование, подстанции и системы возобновляемой-энергии

На подстанциях и распределительных устройствах высоковольтные предохранители HRC интегрируются в схемы защиты шин и трансформаторов. В установках с возобновляемыми источниками энергии (крупные инверторы и аккумуляторные системы хранения энергии) все чаще используются высоковольтные предохранители HRC для защиты со стороны постоянного тока-и защиты инвертора-, где требуется высокая отключающая способность и надежное прерывание постоянного тока.

Выбор подходящего высоковольтного предохранителя HRC – это одновременно расчет и координация. Ниже представлена ​​практическая СОП, подходящая для инженеров-проектировщиков.

5.1 Системное исследование - расчета предполагаемого тока повреждения

Начните с расчета предполагаемого тока короткого-короткого замыкания (PSCC) в месте расположения предохранителя, используя полное сопротивление сети, номиналы трансформатора и конфигурацию. Отключающая способность предохранителя должна превышать PSCC с запасом прочности (обычно 10–25% в зависимости от стандартов и практики компании).

5.2 Проверьте параметры пропускаемой-энергии и оборудования, расположенного ниже по потоку

Убедитесь, что I²t предохранителя не превышает выдерживаемую энергию последующих компонентов (например, обмотки трансформатора, полупроводниковых модулей). Если расчетное пропускание-может привести к повреждению оборудования, рассмотрите возможность использования предохранителя с более низким I²t или добавьте последовательные ограничивающие элементы.

5.3 Координация и анализ времени-текущего времени

Сравнение-токов между защитными устройствами во время выполнения для обеспечения избирательности. Для обеспечения полной селективности нижестоящий предохранитель должен устранять неисправности быстрее, чем вышестоящие устройства, до определенного уровня неисправности; за пределами этого уровня вышестоящие устройства обеспечивают резервную защиту.

5.4 Экологические и механические ограничения

Учитывайте ориентацию установки, температуру окружающей среды (может потребоваться снижение номинальных характеристик), влажность и агрессивную среду. Убедитесь, что держатели предохранителей и аксессуары соответствуют механическим и электрическим требованиям, предъявляемым к месту установки.

Таблица 2 - Контрольный список выбора высоковольтного предохранителя HRC

Отделы закупок должны требовать от поставщиков следующее и сверять-значения таблицы с требованиями проекта:

• Сертификаты типовых испытаний, подтверждающие отключающую способность, измерения TRV и I²t.
• Протоколы плановых испытаний для выборочных партий.
• Сертификаты материалов корпуса и элемента предохранителя.
• Габаритные чертежи совместимости монтажа.
• Прослеживаемость и нумерация партий для контроля качества.
•

7.1 Безопасная установка и качество контакта

Используйте рекомендованный момент затяжки контактов, проверьте контактные поверхности на предмет коррозии или окисления и убедитесь в правильности посадки в держателях предохранителей. Для приложений постоянного тока убедитесь, что соблюдена полярность, и убедитесь, что блок предохранителей соответствует номиналу и установлен так, чтобы избежать образования дуги при снятии под нагрузкой.

7.2 Ввод в эксплуатацию и периодические проверки

Перед подачей питания выполните испытания сопротивления изоляции, проверку целостности и функциональную проверку схем защиты. Во время работы периодические тепловизионные проверки выявляют горячие точки в держателях предохранителей, которые указывают на высокое контактное сопротивление. Визуальный осмотр на наличие трещин или признаков перегрева должен быть частью планового технического обслуживания.

7.3 Виды отказов и контрольный список для криминалистической экспертизы

Распознавайте распространенные признаки неисправности: сварные элементы (указывают на очень высокие токи), трещины на корпусе (механический удар или избыточное давление), следы обесцвечивания/перегрева (перегрев или плохие контакты), а также следы дуги-. Для судебно-медицинского анализа ведите журналы событий, записи токов неисправностей и сохраняйте перегоревшие предохранители для анализа производителем.

Таблица 3 - Краткий контрольный список для анализа сбоев

Ключевые стандарты и методы испытаний высоковольтных предохранителей HRC включают международные и национальные спецификации, определяющие испытания, маркировку и одобрение типа. Производители обычно ссылаются на такие стандарты, как серия IEC 60282- для предохранителей, IEC 60056 для проблем TRV и соответствующие национальные стандарты. Всегда запрашивайте сертификаты типовых испытаний, включающие испытания TRV, определение Imin/Icu и I²t.

9.1 Современные материалы и миниатюризация

Продолжаются исследования в области усовершенствованных сплавов плавких элементов и композитных корпусов, которые повышают механическую устойчивость и тепловые характеристики. Эти материалы призваны сохранить или увеличить отключающую способность, потенциально уменьшая размеры и позволяя создавать более компактные конструкции оборудования.

9.2 Интеллектуальный мониторинг и техническое обслуживание-по состоянию

Мониторинг состояния -, встраивание датчиков температуры и тока рядом с держателями предохранителей - позволяет проводить профилактическое обслуживание, отслеживая тенденции, указывающие на деградацию (повышенное контактное сопротивление, повышение рабочих температур). Интеграция со SCADA и системами управления активами позволяет производить замену-по состоянию до выхода из строя, повышая доступность и сокращая количество аварийных ремонтов.

Анвысоковольтный предохранительэто больше, чем жертвенный элемент -, это тщательно спроектированное защитное устройство, от работы которого зависит общая безопасность системы, долговечность оборудования и непрерывность работы. Выбор подходящего высоковольтного предохранителя HRC требует сочетания электрических расчетов, координационных исследований, экологических соображений и тщательной закупки. Следование техническому описанию, применение контрольного списка выбора и применение передовых методов установки и обслуживания помогут обеспечить надежную и безопасную работу систем среднего- и высокого-напряжения.
