Что такое распределительный устройства? Типы, компоненты, стандарты и как выбрать правильную систему

Распределительный устройстваявляется коллекцией коммутационных устройств, защитного оборудования и управляющего аппарата, используемого для управления, защиты и изоляции электрического оборудования. От жилых распределительных панелей до Medium - переключателей напряжения и газа - изолированных подстанций, распределительный устройства играет центральную роль в электрической безопасности, надежности и непрерывности работы. Это Deep - Руководство погружения объясняет основные типы распределительных устройств, основные компоненты, метрики производительности, применимые стандарты и практический шаг - по - процесс выбора и закупок, который вы можете применить к реальным проектам.

1. Определение распределительного устройства -, цель и высокий - Обзор уровня

1.1 Определение и основные функции

В простых терминах,распределительный устройстваЯвляется ли сборка устройств, используемых для переключения, защиты и изоляции электрического оборудования. Три основных функции: (1) прерывание токов разлома (защита), (2) переключающие нагрузки для нормальной работы (управление) и (3) обеспечение безопасной изоляции для технического обслуживания (изоляция). Switchgear классифицируется по уровню напряжения (low - напряжение, среднее - напряжение, высокое - напряжение) и по строительной или изоляционной среде (Air - изолирован, газ - Insulated, Vaccaum, Solid - deeelic).

1.2 Зачем имеет значение

Надлежащий выбор распределительного устройства и применение снижают риск повреждения оборудования, минимизацию удара по отключению и защиту персонала от дуговой вспышки и других опасностей. В критических объектах - центров обработки данных, больниц, промышленных предприятий - скважина -, разработанная система распределительного устройства является основополагающей для программ использования и безопасности.

2. Как классифицируется распределительный устройства

2.1 по уровню напряжения: LV, MV, HV

Распределительный устройства обычно классифицируется по номинальному напряжению системы:

• Low - напряжение (lv):до 1 кВ - типично для распределения здания и небольших промышленных панелей.
• Medium - напряжение (MV):Обычно от 1 кВ до 36 кВ (обычно 6–35 кВ) - используется в промышленном распределении, кормушках и коммунальных сетях.
• High - напряжение (HV):Выше 36 кВ - используется в системах передачи и больших подстанциях.

Каждый класс напряжения имеет различные технические требования, стандарты и соображения безопасности.

2.2 по строительству и корпусу

Распределительные устройства можно построить как:

• Metal - Clad:отсеки с Draw - выключить выключатели схемы для технического обслуживания.
• Metal - прилагается / coubicle:Фиксированные или снятые модули для компактных установок.
• PAD - монтировано:Наружные корпусы, обычно используемые для распределительных трансформаторов и распределительных устройств на тротуарах или участках.
• Vault - монтировано:Для подземных систем распределения в ограниченных городских пространствах.

Каждый тип строительства уравновешивает доступность, след и воздействие на окружающую среду.

2.3 с помощью изоляционной среды

Общие среды изоляции/прерывания включают:

• AIS (Air - Изолированный распределитель):Стандарт и стоимость - эффективно для многих помещений в помещении.
• ГИС (газ - изолированный распределитель):Компактные, герметичные блоки с использованием SF₆ или альтернативных газов - идеально подходят для пространства - ограниченных или высоких сайтов надежности.
• Вакуумный распределитель:используется для выключателей в приложениях MV с отличными свойствами прерывателя.
• Сплошная диэлектрическая / смола изолирована:Все чаще используется в компактных, техническом обслуживании - дружественных дизайнов.

Экологические и регулирующие драйверы (ограничения SF₆) ускоряют внедрение альтернатив SF₆ и чистые - Air GIS Technologies.

3. Основные компоненты распределительного устройства

3.1 Переключение и прерывание устройств

Основные элементы переключения включают:

• Выключатели цепи:Токи разлома прерывания - доступны в вакууме, SF₆ или типах масла.
• Изоляторы / разобщики:Обеспечить видимую изоляцию для технического обслуживания (не прерывайте токи разлома).
• Переключатели разрыва нагрузки:Безопасно переключить нормальные токи (ограниченная пропускная способность).
• Предохранители:жертвенные защитные элементы для указанных применений.

Понимание роли каждого устройства имеет важное значение для правильной защиты.

3.2 Измерение и защита

Современное распределительное устройство интегрирует оборудование для измерения и защиты:

• Трансформаторы тока (CTS) и трансформаторы напряжения (VTS):Обеспечить масштабированные сигналы для защиты реле и измерения.
• Защитные реле:Электромеханическое, твердое - состояние, или цифровые реле, которые ощущают недостатки и командные выключатели.
• Модули управления и связи:Включить удаленную работу, IEC 61850 Communication и мониторинг состояния.

Цифровая защита и коммуникации IEC 61850 являются стандартными в новых конструкциях MV и HV.

3.3 автобусы, заземления и блокировки

Системы шины распределяют ток между выключателями и кормушками; Их тепловые и короткие - рейтинги схемы должны соответствовать требованиям системы. Правильные переключатели заземления, механические и электрические блокировки, а также блокировки дверей/безопасности предотвращают случайное воздействие и обеспечивают безопасные процедуры технического обслуживания.

4. Метрики производительности и функции безопасности

4.1 Short - схема выдерживает и разбивает емкость

Два критических рейтинга для проверки любой спецификации распределения:

• Short - схема выдержала рейтинг (ka):Способность пережить электромагнитные и тепловые напряжения без катастрофического сбоя.
• Пропускная способность (KA):Максимальный ток неисправности, который прерывающий устройство может безопасно очистить.

Всегда сравнивайте предполагаемый короткий - ток схемы (PSCC) в точке установки с этими рейтингами и включите инженерную маржу.

4.2 ARC - Flash Mititiation & Arc - Устойчивые конструкции

Arc - Flash - это основная опасность в комнатах распределительных устройств. ARC - Устойчивые к распределительным каналам дуги энергии вдали от операторов и объединяют прочность на конструкцию, снятие давления и компартментализацию. Такие технологии, как селективное взаимосвязь зоны (ZSI) и ARC - Схемы обслуживания вспышки (руки), уменьшают энергию падения и обеспечение более безопасного обслуживания.

4.3 Экологические и эксплуатационные ограничения

Укажите рейтинг IP (защита от входа), коррозионное сопротивление (C - класс), распределение высоты, сейсмические квалификации и диапазон рабочей температуры. Эти факторы определяют корпуса, вентиляцию и выбор материала.

5. Стандарты, тестирование и соответствие

5.1 Ключевые международные стандарты

Международное руководство по стандартам Дизайн, тестирование и маркировка:

• IEC 62271 серия:High - Стандарты напряжения и стандарты управления.
• Серия IEEE C37:Североамериканские стандарты распределительных устройств и выключателя.
• UL 1558 / UL 891:Стандарты для металла - закрытый распределитель (США).

Технические характеристики проекта должны явно назвать применимые стандарты и требования к тестированию.

5.2 Тесты типа, рутинные тесты и жир

Производители выполняют тесты типа (проверка проектирования), обычные тесты (проверки производства) и заводские тесты (FAT). Требуемые тесты обычно включают в себя диэлектрические тесты, температуру - тесты на повышение, механическую работу, короткое - Время выдержания и тестирование TRV (переходное напряжение восстановления) для выключателей.

6. Как выбрать SwitchGear - Практический шаг - by -

Выбор распределительного устройства - это структурированный процесс, который должен быть задокументирован в пакете спецификации и закупок. Ниже приведен практический рабочий процесс, которым вы можете следовать.

6.1 Шаг 1 - определить потребности системы

Начните с одной линейной диаграммы - и определите: напряжение системы, максимальный ток нагрузки, непрерывные пошлин, значения PSCC, избыточность, частота работы и стратегия обслуживания. Захватить экологические ограничения (крытый/наружный, влажность, коррозионная атмосфера) и пространственные ограничения.

6.2 Шаг 2 - Выберите класс напряжения и среду изоляции

Решите между AIS и ГИС в зависимости от затрат на пространство, надежности и жизненного цикла. ГИС костюмы с ограниченными пространствами и высокая надежность; AIS является стоимостью - эффективно и прост в обслуживании для типичных приложений.

6.3 Шаг 3 - Укажите защиту, связь и функциональность

Определите необходимые функции защиты (Overcurrent, Earth - разлома, дифференциал), типы реле (цифровые и электромеханические), коммуникации (IEC 61850, Modbus) и мониторинг (температура, частичный разряд, здоровье выключателя). Для критических активов включают удаленную диагностику и прогнозирующий мониторинг.

6.4 Шаг 4 - Обеспечить стандарты и тестирование.

Включите обязательные предложения для соответствия стандартам (IEC/IEEE/UL), типовые доказательства, жирные свидетели, запасные части и результаты документации (схема, расписание кабелей, руководства по эксплуатации).

7. Контрольный список закупок и основные предприятия спецификации

Используйте контрольный список ниже при подготовке тендерных документов или технических запросов поставщикам.

8. Установка, ввода в эксплуатацию и обслуживание лучших практик

8.1 Проверки механической и электрической установки

Следите за спецификациями крутящего момента производителя для вышивки шины и кабеля, проверьте непрерывность заземления и убедитесь, что смягчение и маршрутизацию кабеля соответствуют требованиям RADIUS. Проверьте зазоры вентиляции для AIS и уплотнения для GIS/PAD - монтированных единиц.

8.2 Тесты ввода в эксплуатацию

Испытания в эксплуатации, как правило, включают в себя: сопротивление изоляции (меггер), тестирование на диэлектрик/HIPOT, вторичные функциональные тесты в инъекции и реле, механические проверки и проверку жира. Документируйте все настройки и как - схема.

8.3 Профилактическое обслуживание и мониторинг состояния

Принять периодическую тепловую визуализацию, проверки сопротивления контактов, измерение частичного разряда (для ГИС/HV) и испытаниям проклятия. Условие - мониторинг на основе на основе (температура, вибрация, частичный разряд) продлевает срок службы и уменьшает незапланированные перебои.

9. Общие режимы сбоя и устранение неполадок

Типичные сбои распределительного устройства включают эрозию контакта, разбивку изоляции, свободные соединения, вызывая горячие точки, механическое заглушение отключения и утечки SF₆ в ГИС. Устранение неполадок должно начинаться с ведения журнала событий: поездка на защиту обзора, Comtrade/осциллография, визуальный осмотр, тепловые сканирования, а затем провести целевые электрические тесты.

10. Новые тенденции и будущее распределительного устройства

10.1 Цифровое распределительное устройство и предсказательное обслуживание

Цифровое распределительное устройство интегрирует датчики, встраиваемую диагностику и интерфейсы связи (IEC 61850), чтобы предоставить реальные данные о здоровье времени. Аналитика и ИИ обеспечивают прогнозирующую замену компонентов и оптимизированные циклы обслуживания.

10.2 Устойчивость - SF₆ Альтернативы и компактные решения

Регуляторное давление и экологические цели продвигают внедрение альтернатив SF₆ (чистый - воздух, флуоронитрил, вакуумные прерыватели) и более устойчивые методы жизненного цикла. Компактные конструкции ГИС и гибридные растворы, уменьшают след, не жертвуя надежностью.

11. предохранители в приложениях распределения

11.1 Обзор функции предохранителя в распределительном устройстве

Во многих распределительных сборках,предохранителиВыступайте в качестве основных устройств защиты от перегрузки, которые защищают оборудование и нисходящие цепи. В отличие от автоматических выключателей, которые обычно пересекаются, предохранители работают один раз - элемент предохранителя расплавляется в условиях перегрузки и должен быть заменен. Их простая конструкция, быстрая работа и высокая способность прерывания делают предохранители общим выбором как в низком - напряжении, так и в среде - распределительного устройства напряжения для селективной защиты и чистой изоляции неисправности.

11.2 Преимущества использования предохранителей в распределительном устройстве

Ключевые преимущества интеграции предохранителей в распределительный устройства включают:

11.3 Общие типы предохранителей, используемые в распределительном устройстве

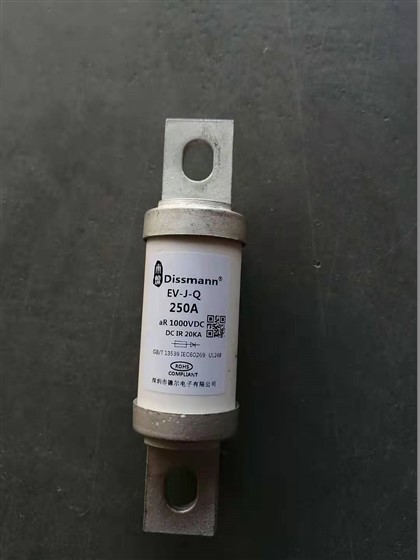

• Предохранители высокой разрывы (HRC):Предназначен для токов высокой разломов и обычно используется для трансформатора и защиты от фидера в распределительном устройстве MV.
• Среда картриджа:Компактный, часто используемый в панелях распределительного устройства и управления LV для защиты схемы ветви-.
• DROP - Out / Изгнание FUSES:На открытом распределении распределительного устройства и некоторых трансформаторных применений, где нужны видимая изоляция и простота замены предохранителя.
• Back - up & full -Указано для координации с выключателями вверх по течению или для обеспечения полной - защиты диапазона в зависимости от проектирования системы.

•

11.4 Лучшие методы интеграции предохранителей в распределитель

• Правильная координация:Убедитесь, что рейтинги предохранителей координируются с защитными устройствами вверх по течению и нижестоящим (например, выключателям, реле), чтобы поддерживать селективность и избежать ненужных отключений.
• Учитывайте температуру окружающей среды и корпуса:Обычные рейтинги тока предохранителя, где это необходимо, на основе внутренней температуры распределительного отсека и эффектов группировки.
• Используйте производитель t - C Данные и информацию I²T:Проверьте let - через энергию против выдержанных кривых защищенного оборудования (трансформаторы, двигатели, электроника питания).
• Поддерживать четкий доступ и запасные акции:Проектируйте владельцы предохранителей для безопасного доступа и сохраняют критические запчасти на месте, чтобы минимизировать время простоя после работы.
• Регулярный осмотр:Включите визуальные проверки на обесцвечивание, признаки перегрева в держателях предохранителей и надлежащие места в периодических графиках технического обслуживания.

11.5 Когда выбрать предохранитель и выключатель с цепи

Выберите предохранители, когда вам нужна чрезвычайно быстрая очистка, простая и стоимость - эффективная защита или очень высокая прерывающая емкость в компактной форме. Выберите выключатели с цепи, когда требуются операции по восстановлению, регулируемые настройки (время/ток) или интегрированные операции переключения. Во многих конструкциях распределительных устройств комбинация обоих (фьюс для быстрого устройства - защиты уровня и выключателей для системы - уровня и резервного копирования) обеспечивает оптимальную надежность и селективность.

12. Заключение

Распределительный устройства - это основание безопасного и надежного электрического распределения, охватывающего различные устройства и сборки, предназначенные для переключения, защиты и изоляции электрических систем. Правильно указанные адреса распределительного устройства класс напряжения, тип конструкции, среда изоляции, функциональность защиты, тестирование и техническое обслуживание.Предохранителиявляются важными элементами во многих системах распределительных устройств -, предлагающие очень быструю работу, высокую пропускную способность, низкое обслуживание и стоимость - Эффективная защита - и должна быть тщательно координирована с разрывами, реле и защищенным оборудованием с использованием производителя T -} C Curves и I²T.

Чтобы обеспечить надежное решение: определить системные требования с линейной диаграммы-, сравните опции AIS/GIS/Metal - с ограничениями сайта, требуйте соответствующего соответствия стандартам и тестовых доказательств и включить в эксплуатацию и условия - обслуживание на основе обслуживания в плане жизни. Когда используются предохранители, применяйте тщательный отбор, координацию и снижение окружающей среды, чтобы они дополняли более широкую стратегию защиты распределения и помогали минимизировать время простоя при максимизации безопасности.
